英格尔认证检测

| En |

解决方案

返回列表

旋转轴断裂的分析方案与建议-失效分析

来源: 发布时间:2019-02-01

产品名称:旋转轴



客户问题



某知名汽车零部件生产厂商接到客户反馈,正常使用过程中旋转轴断裂。生产企业发现断口位于过渡圆弧部位,断口处无宏观可见塑性变形痕迹,判定为旋转轴质量问题,想寻求失效分析。



QQ图片201902011520072222333

解决方案

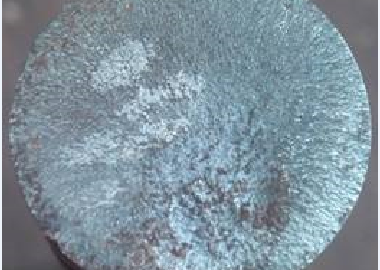

1 英格尔工程师首先通过外观及低倍检查发现断口表面的裂纹扩展纹路收敛于断口表面中心偏下有一较为明显的圆形区域,局部有明显的金属亮光反射,可以判定该处为断裂的断裂源区。



2、为验证预判,工程师将试样置于Quanta 450扫描电镜内,对断口进行观察,形貌如图7,断裂源区形貌具有河流花样,呈现脆性解理形貌特征,扩展区呈现弧形的疲劳扩展形貌特征,断口表面具有扩展时形成的二次裂纹,局部具有微观韧窝形貌。



3、工程师检查分析力学性能测结果显示材料性能无明显的异常。电镜检查显示断裂源区形貌具有河流花样,呈现脆性解理形貌特征;扩展区呈现弧形的疲劳扩展形貌特征;断口表面具有扩展时形成的二次裂纹,局部具有微观韧窝形貌。



客户反馈



依据分析报告,汽车零部生产企业找到了失效的原因,通过产品工艺改进,避免了召回和品牌损失。
